快恢复二极管FR107WS的详细参数：

重复峰值反向电压：1000V

反向电压:700V

直流阻断电压：1000V

正向平均整流电流：1.0A

正向不重复浪涌电流：25A

正向压降：1.3V

瞬时反向电流：5μA

反向恢复时间：500ns

典型结电容：15pF

工作结温度范围：-55 to +150℃

快恢复二极管FR107WS的功能用途：

高效整流：在电源电路中，如 AC-DC 转换器、电源适配器等，可将交流电转换为直流电，为电子设备提供稳定的直流电源。其 1A 的平均整流输出电流能够满足一般电子设备的供电需求，而较高的反向耐压能力则可适应多种不同电压等级的电路，确保整流过程的稳定可靠。

快速恢复特性：由于其反向恢复时间仅为 500ns，在高频开关电源等需要快速开关动作的电路中表现出色。能够有效减少反向恢复时间，提高电路的工作效率，降低开关损耗，使电源能够在高频下稳定运行，满足现代电子设备对高效、小型化电源的需求。

信号整形：在数字电路中可用于限幅、整流等信号整形操作，有助于确保信号在传输过程中的稳定性，避免因信号失真或噪声干扰而导致的电路误动作。例如，可将输入信号的幅值限制在一定范围内，保护后续电路元件免受过高电压的损害，提高电路的可靠性和抗干扰能力。

过电压保护：当电路中出现瞬间的高电压脉冲或浪涌电压时，FR107WS二极管能够迅速导通，将过高的电压限制在其反向耐压范围内，从而保护与之并联的其他敏感电子元件，如集成电路、晶体管等免受损坏，确保整个电路的安全运行。

构建逻辑门电路：利用其单向导电的特性，可以与其他电子元件组合构建逻辑门电路，如与门、或门等基本逻辑电路，进而实现各种复杂的数字逻辑功能，是数字电路中不可或缺的基础元件之一。

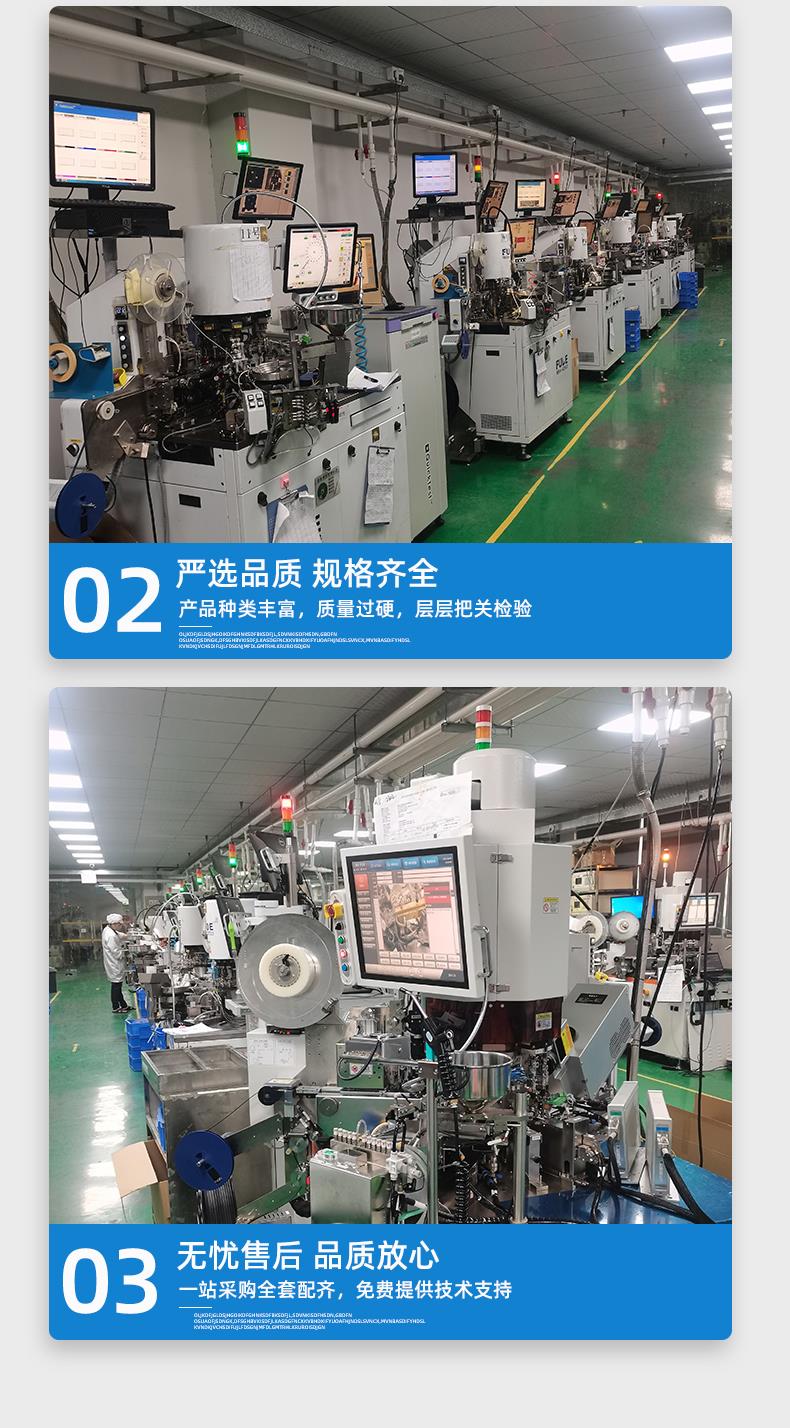

快恢复二极管FR107WS生产基地：
