深圳市浩畅半导体有限公司

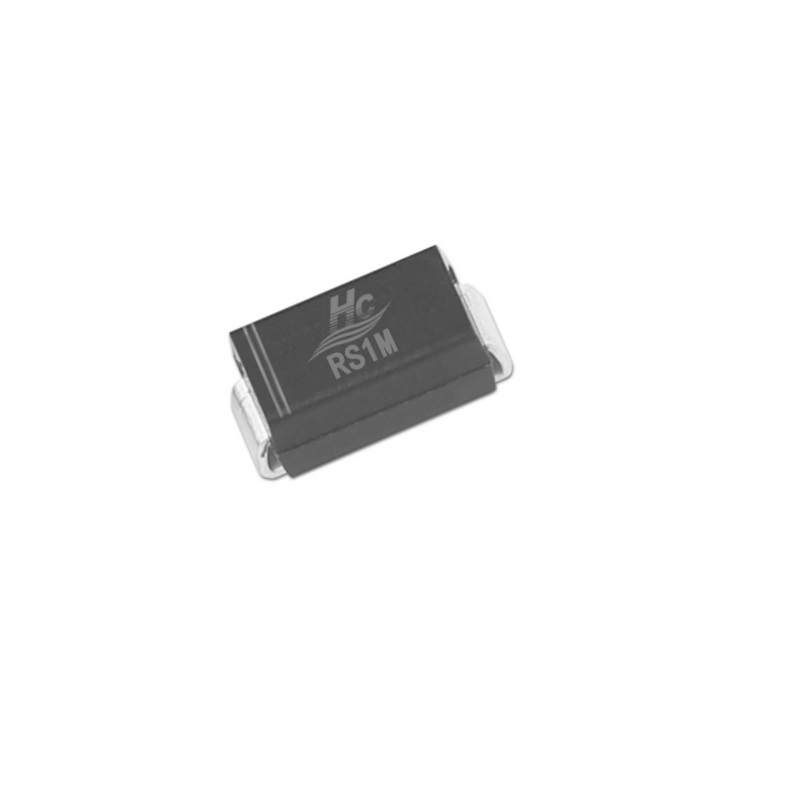

RS1M快恢复二极管详细参数：

正向电流：1.0A

反向峰值电压： 1000V

正向不重复浪涌电流：30A

正向压降：1.3V

反向漏电流： 5μA

反向恢复时间：500ns

结电容： 15pF

工作温度： -55℃ ~+150℃

封装：DO-21AC/SMA

RS1M快恢复二极管的功能作用

整流作用：可将交流电转换为直流电。在交流电的正半周期内，二极管正向导通，允许电流通过；在负半周期内，能迅速恢复到截止状态，从而有效实现整流功能，减少了能量损耗和功率浪费，常应用于各类电源电路中，如开关电源等。

开关作用：具有快速的开关特性，能够在高速开关电路中作为开关元件使用。通过控制二极管的导通和截止状态，可以实现电路的通断控制。在高频、高效率的电力电子应用中，如 PWM 电路、逆变器等，能迅速响应控制信号，实现电路的~精~确~控制。

续流作用：在一些包含电感元件的电路中，当电流通过电感时，突然切断电源，电感会产生反电动势。RS1M 快恢复二极管可提供续流通道，迅速将电感中的能量释放掉，避免反电动势对电路中的其他元件造成损坏，保护电路的正常运行，常见于电机控制电路等。

保护作用：可用于电路的过压保护、过流保护等。当电路中出现电压过高或电流过大等异常情况时，二极管能够迅速截止或导通，以限制电压和电流的进一步升高，从而保护电路中的其他元件不受损坏，提高了电路的可靠性和稳定性。
